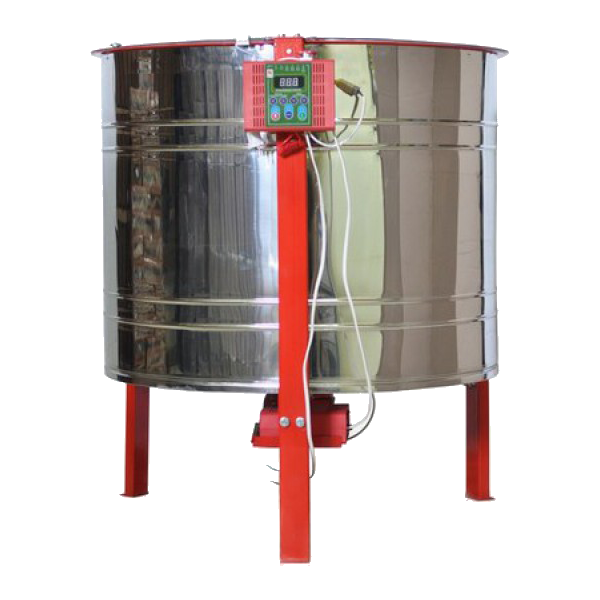

Медогонка 6-ти рамкова автоматична, Дадан, 12V/220V
6ABN. Повна нержавійка. Пасова передача, двоступінчата.
Габаритні розміри: висота 1100, ширина 1100, діаметр бака 900.
Кран нерж. Під замовлення! Виробник: ТОВ "АВВ-100", Харків.
Габаритні розміри: висота 1100, ширина 1100, діаметр бака 900.
Кран нерж. Під замовлення! Виробник: ТОВ "АВВ-100", Харків.
Ціна:35600,00 грн.
Опис
Медогонка 6-рамкова автоматична (далі -медогонка) з самообертаючимися касетами призначена для вилучення бджолиного меду з розпечатаних соторамок під дією відцентрової сили.
Особливістю даної медогонки є каркас ротора, зварений з профільної труби, який не має перетинок у верхній частині, що більш зручно при завантаженні-вивантаженні рамок.
Ротор такої конструкції також краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, внаслідок чого вона стає стійкішою.
Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна – 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному режимі або автоматичному.
Робота медогонки в ручному режимі
Для роботи медогонки в ручному режимі необхідно встановити перемикач тумблера у відповідне положення. Вибрати режим роботи на блоці управління
(швидкість обертання і тривалість роботи в ручному режимі необхідно підбирати дослідним шляхом у залежності від густини меду). Натиснути кнопку "Пуск".
Робота медогонки в автоматичному режимі
Особливістю даної медогонки є каркас ротора, зварений з профільної труби, який не має перетинок у верхній частині, що більш зручно при завантаженні-вивантаженні рамок.
Ротор такої конструкції також краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, внаслідок чого вона стає стійкішою.
Електропривод являє собою мотор-редуктор, насаджений на вал медогонки знизу. Живлення електродвигуна – 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному режимі або автоматичному.
| Основні технічні дані | |
| Струм живлення, постійний, В | 24 |
| Потужність електродвигуна, Вт | 300 |
| Продуктивність (за програмою N1, якщо час на завантаження-вивантаження ~ 1хв), рамок/год | 65 |
| Маса, не більше, кг | 65 |
| Обсяг меду, що накопичується в медогонці між його обов'язковими зливаннями (рівень нижніх шпиць ротора), л | 50 |
| Габаритні розміри, мм | |
| Діаметр бака | 900 |
| Висота | 1240 |
| Ширина | 1150 |
| Необхідна ширина дверей для занесення-винесення медогонки в приміщення, мм | 1100 |
Робота медогонки в ручному режимі
Для роботи медогонки в ручному режимі необхідно встановити перемикач тумблера у відповідне положення. Вибрати режим роботи на блоці управління
(швидкість обертання і тривалість роботи в ручному режимі необхідно підбирати дослідним шляхом у залежності від густини меду). Натиснути кнопку "Пуск".
| Характеристика ручного режиму | |
| Діапазон обертів/хв | 50....160 |
| Час роботи, хв | 1...5 |
| Напрямок обертання | Вперед/Назад |
Робота медогонки в автоматичному режимі
| Блок управління Модель 1 АВ | Блок управління Модель 2 АВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Для роботи медогонки в автоматичному режимі необхідно встановити перемикач тумблера у відповідне положення, встановити тумблером одну з трьох програм (найбільш відповідну), натиснути кнопку "Пуск". Швидкість обертання, кількість обертів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. | Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1;Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, виконується витримка 22 сек. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Характеристики автоматичного режиму
|
Характеристики автоматичного режиму
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Увага!: При роботі від мережі 220В для запобігання випадкового короткого замикання виходу з ладу запобіжника необхідно від'єднати дроти від виводів підключення 24В (при роботі від мережі 220 В до даних виводів підведено 24В). Вказівка: при роботі медогонки треба дотримуватися всіх правил проведення робіт по відкачці меду, а саме: частину меду з одного боку сот треба відкачувати на повільних обертах, решту – на швидких. Напрям обертання ротора – вперед нижньою планкою рамки. 1.Змінювати напрямок обертання (натискати кнопку "Вперед/Назад") до повної зупинки ротора неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу. 2.При виборі ручного режиму необхідно починати з середніх обертів (не з максимальних). 3.При використанні в якості джерела живлення генератора напруги необхідно обов'язково включити в ланцюг додаткове навантаження (наприклад, лампочку потужністю 100...150 Вт). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Торгове позначення | Матеріал основних частин | Особливості моделі медогонки | ||
| Бак | Касети | Ротор | ||
| 6AOM1 | нержавіючий | зварні нержавіючі | нержавіючий | з кришкою і блоком управління моделі 1 АВ (редуктор) |
| 6AOM2 | нержавіючий | зварні нержавіючі | нержавіючий | з кришкою і блоком управління моделі 2 АВ (редуктор) |
